Die Mathematik der Antriebs-Neutralität

Die PQ-Formel lieferte mit ihren zwei Ergebnissen den ersten Ansatz. Aus der Mechanik kam der Kipphebel und der Kopierzirkel zum Einsatz. Das ganze wurde mit einer Bagger-Hydraulik versehen, die an die kleineren Kräfte des Fahrrades angepasst wurde. Jetzt wanderte der Anbaupunkt des Stellgliedes bzw. Hydraulikzylinders zwischen Hauptrahmen und Hinterbau, außerhalb des geplanten Schwingendrehpunktes. Daraus entstand erfreulicherweise ein Kniehebel, der einen Einfluss auf die Antritts- und Bremskräfte besitzt. Der Hinterbau und die Wippe wirken wie ein Sensor (Wippe) und Aktor (Hinterbau). Tritt ein Drehmoment durch die Trittkraft des Fahrers an der Tretlager-Achse auf, wirkt dieses Drehmoment auch durch die Wippe (Gegenkraft der Kette) und auf den Drehpunkt des Hinterbaus ein. Gleichzeitig wirken die Gegenkräfte der Kette des Hinterbaus auf den Drehpunkt. Der Anschlagpunkt des Stellgliedes (Hydraulikzylinder) am Hinterbau liegt vor der Drehachse von Hinterbau (abgesetzten Einhängepunkt) und Wippe. Es ist mechanisch ein Kniehebel-Effekt. Damit beeinflusst die Lage des Hinterbaus die resultierenden Kräfte, die ein selbststabilierendes Drehmoment ergeben. Die Lage der Kettenumlenkrolle auf dem Drehpunkt des Hinterbaus ist wichtig für die kinematischen Eigenschaften. Dadurch werden mathematisch alle variablen Kettenablaufpunkte durch die Umlenkrolle konstant zum Drehpunkt. Erstmals werden nicht nur Antriebseinflüsse kompensiert, sondern die Kräfte wirken selbststabilisierend. Dieser Effekt entsteht durch die Proportionalität der auftretenden Kräfte im mechanisch wirkenden Kniehebel.

Die Kinematik des Hinterbaus

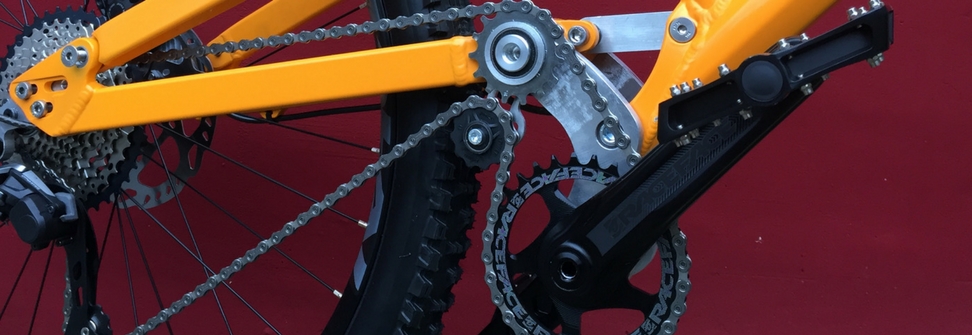

Das Herzstück der Kinematik sind die Wippen, die beiden genormten Verbindungselemente, die den Hauptrahmen, Tretlager und Hinterbau verbindet. Die kinematische Trennung des Tretlagers vom Hauptrahmen ermöglicht die antriebsstabilisierenden Eigenschaften des Hinterbaus.
Der Hinterbau ist ebenfalls durch drei Verbindungselemente am Hauptrahmen eingehängt (Dämpfer, Wippen und Stellglied), es handelt sich somit um einen mehrfach eingehängten Eingelenker. Durch das längenvariable Stellglied (mechanisch oder hydraulisch) kann die Geometrie für bergauf und bergab eingestellt werden. Ein langes Stellglied sorgt für eine längere und flachere Geometrie (bergab orientiert) und ein Kurzes sorgt für eine steilere und agilere Rahmengeometrie, die für das geradeaus und bergauf Fahren besser geeignet ist. Das mechanische Stellglied hat eine Längenveränderung von 58,5mm (kurz) und 66mm (lang). Durch die stufenweise Längenänderung des Stellglied in 1,5mm Schritten, verändern sich wichtige Maße der Rahmengeometrie gleichzeitig:

  • Reach und Stack
  • Radstand
  • Tretlagerhöhe
  • Fahrerschwerpunkt
  • Lenk- und Sitzwinkel
  • Kettenstrebenlänge (ohne Kettenlängenänderung!)

Das Übersetzungsverhältnis (Federweg) verändert sich durch die Geometrieverstellung nur empfindlich. Die hydraulische Stellgliedvariante wird eine stufenlose Verstellung besitzen und kann an den aktuellen Rahmen selbstverständlich nachgerüstet werden. Wir legen sehr viel Wert auf ein modulares Aufbausystem, das bestenfalls keine Wünsche offen lässt. Es besteht auch jederzeit die Möglichkeit ein festes Aluminiumteil als Stellglied einzubauen, das die Rahmengeometrie fixiert und unverändert lässt. Das Rahmengewicht wird dadurch reduziert und könnte im reinen Downhill Aufbau mit beispielsweise Doppelbrückengabel zum Einsatz kommen. Die kinematischen Vorteile der Quintessenz werden durch ein konstantes Bauteil nicht beeinflusst. Für die gängigsten Kurbelaufnahmen haben wir alle Wippen im Programm, diese können einfach gewechselt werden, somit kann der Rahmen u.a. auch mit einer Pinion Getriebekurbel nachgerüstet werden, oder auch mit einem E-Motor ausgestattet werden.
